제품 상세 정보:
|
| 재료: | 탄소강 | 색: | 노랑색 / 백색 |
|---|---|---|---|
| 원래 장소: | 절강성, 중국(본토) | 스레드: | NPT |
| 모델 번호: | 1N | 브랜드 이름: | Duoli |
| 강조하다: | 평행 나사선산 어댑터에 대한 npt,npt 수컷 부품,곧은 npt 남자 수력 어댑터 |
||

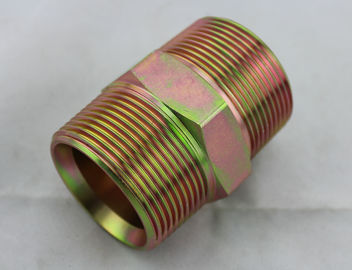

탄소강에 의해 남자인 수력 어댑터 NPT
제조 절차에서 처리 또는 측정의 영향에 기인하여 완성품의 실제 크기는 항상 어떤 실수를 가지고 있습니다.
부품의 호환성을 보증하기 위해, 부품의 실제 크기는 허용가능 범위 이내에 제어되어야 합니다. 무방한 차원 변화는 치수 허용차로 불립니다.
경우 :
크기가 주어지면, 1, 기본 크기 설계 : 30 밀리미터
2, 한계 크기가 한계 값의 2 차원의 변화에게 다음을 허락합니다
최대 한계 크기 =30+0.01=30.01mm
최소 한계 크기 =30-0.01=29.99mm
3, 제한 일탈과 최소 크기와 기본 위치의 대수치. 그것은 즉, 최대 한계 크기와 최소 한계 크기 사이의 대수적 차이이고 기본 위치가 상부 및 하부 일탈, 집합적으로 한계 편차입니다. 더 홀의 상부 및 하부 일탈은 각각 자본 ES와 EI에서 나타내집니다 :
상 편차 ES=30.01-30=+0.01
아래 치수 허용차 EI=29.99-30=-0.01
4, 차원의 허용한도는 상부 및 하부 일탈 사이에 크기 즉, 최대 한계 크기와 최소 한계 크기와 대수적 차이의 변화의 양을 허락합니다.
치수 허용차는 상징 없이 절대치입니다.
허용한도 : 30.01-29.99=0.02
또는 I0.01- (-0.01) =0.02
| 스레드 | 승자 부품 번호. | ||
| 부품 번호. | 1 | 2 | |
| ADLL-02-02 | Z1/8"×27 | Z1/8"×27 | 1N-02 |
| ADLL-02-04 | Z1/8"×27 | Z1/4"×18 | 1N-02-04 |
| ADLL-02-06 | Z1/8"×27 | Z3/8"×18 | 1N-02-06 |
| ADLL-04-04 | Z1/4"×18 | Z1/4"×18 | 1N-04 |
| ADLL-04-06 | Z1/4"×18 | Z3/8"×18 | 1N-04-06 |
| ADLL-04-08 | Z1/4"×18 | Z1/2"×14 | 1N-04-08 |
| ADLL-06-06 | Z3/8"×18 | Z3/8"×18 | 1N-06 |
| ADLL-06-08 | Z3/8"×18 | Z1/2"×14 | 1N-06-08 |
| ADLL-06-12 | Z3/8"×18 | Z3/4"×14 | 1N-06-12 |
| ADLL-08-08 | Z1/2"×14 | Z1/2"×14 | 1N-08 |
| ADLL-08-12 | Z1/2"×14 | Z3/4"×14 | 1N-08-12 |
| ADLL-08-16 | Z1/2"×14 | Z1"×11.5 | 1N-08-16 |
| ADLL-12-12 | Z3/4"×14 | Z3/4"×14 | 1N-12 |
| ADLL-12-16 | Z3/4"×14 | Z1"×11.5 | 1N-12-16 |
| ADLL-12-20 | Z3/4"×14 | Z1.1/4"×11.5 | 1N-12-20 |
| ADLL-16-16 | Z1"×11.5 | Z1"×11.5 | 1N-16 |
| ADLL-16-20 | Z1"×11.5 | Z1.1/4"×11.5 | 1N-16-20 |
| ADLL-16-24 | Z1"×11.5 | Z1.1/2"×11.5 | 1N-16-24 |
| ADLL-20-20 | Z1.1/4"×11.5 | Z1.1/4"×11.5 | 1N-20 |
| ADLL-20-24 | Z1.1/4"×11.5 | Z1.1/2"×11.5 | 1N-20-24 |
| ADLL-24-24 | Z1.1/2"×11.5 | Z1.1/2"×11.5 | 1N-24 |
| ADLL-24-32 | Z1.1/2"×11.5 | Z2"×11.5 | 1N-24-32 |
| ADLL-32-32 | Z2"×11.5 | Z2"×11.5 | 1N-32 |
수력 접속은 다른 유압 구성품 (밸브, 조절판을 역으로 돌리는 펌프, 송전선) 입니다,
수력 원동기와 유압 실린더와 레벨 게이지, 온도계, 압력 게이지, 기타 등등과 같은 약간의 보조 요소는 부속물의 연계 기능인 폐쇄 고리 유압 시스템을 형성하기 위해 함께 참여됩니다.
1. 제품입니까?
한 : 예, 우리는 풍부한 경험과 제품입니다.
2. 귀사의 공장을 방문할 수 있을까요 ?
3. 우리는 우리의 자신의 해운업자를 사용할 수 있습니까?
한 :네, 됩니다. 우리는 많은 발송자와 협력했습니다. 만약 당신이 필요하면, 우리가 약간의 발송자를 당신에게 추천할 수 있고 당신이 가격과 서비스와 비교할 수 있습니다.
